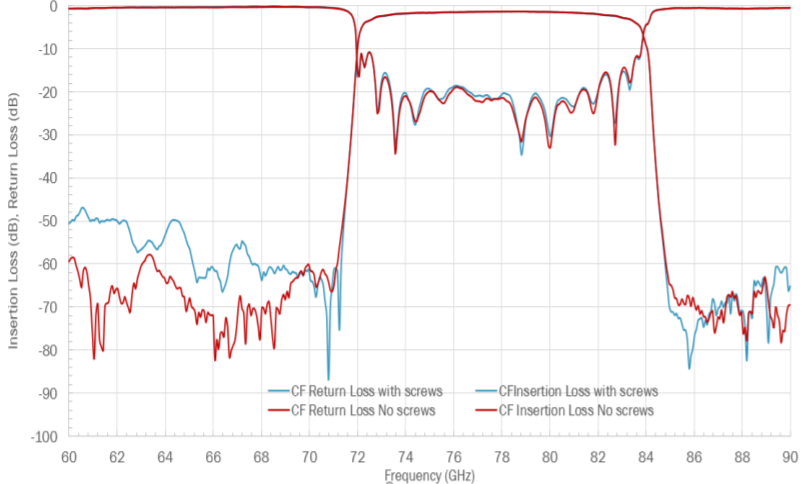

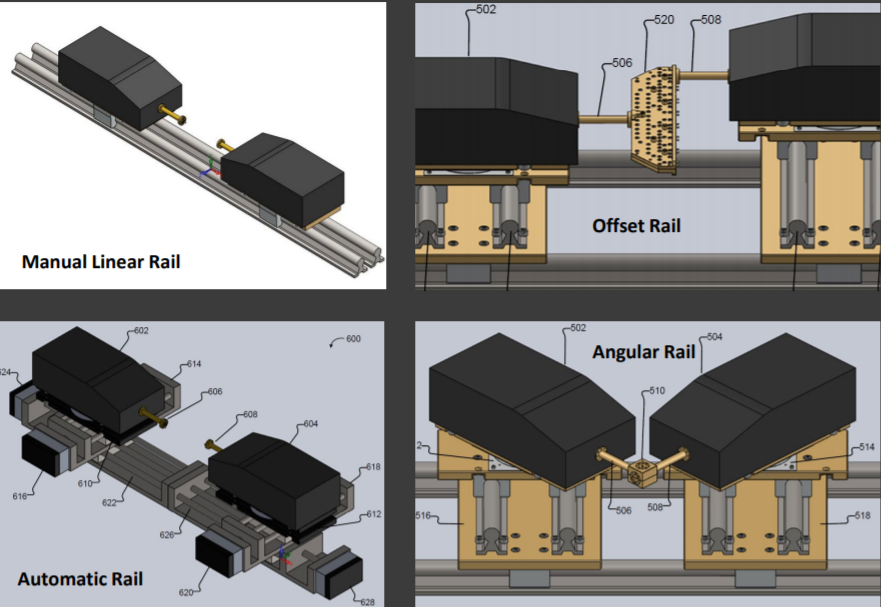

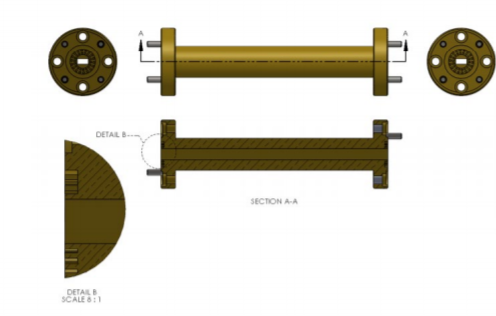

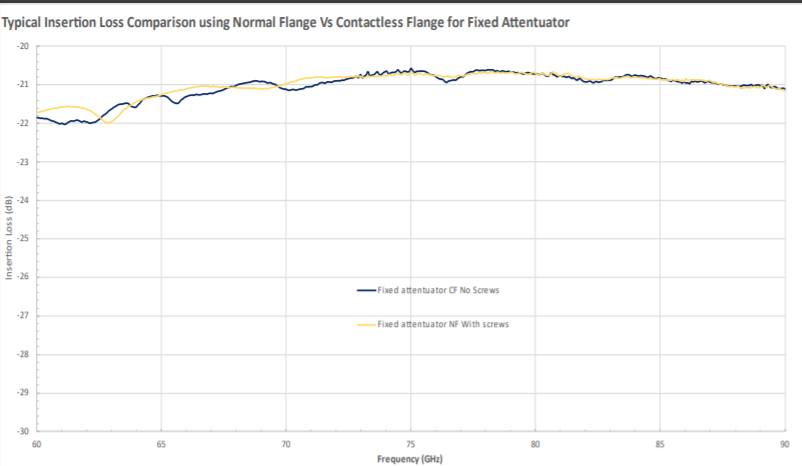

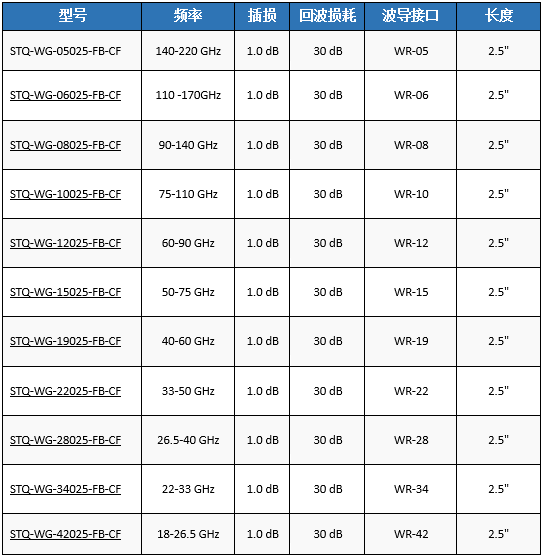

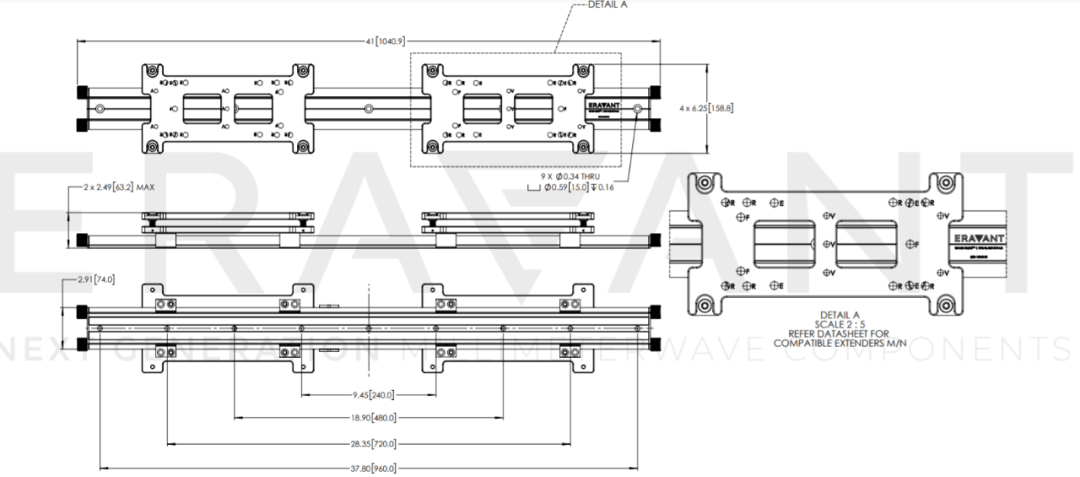

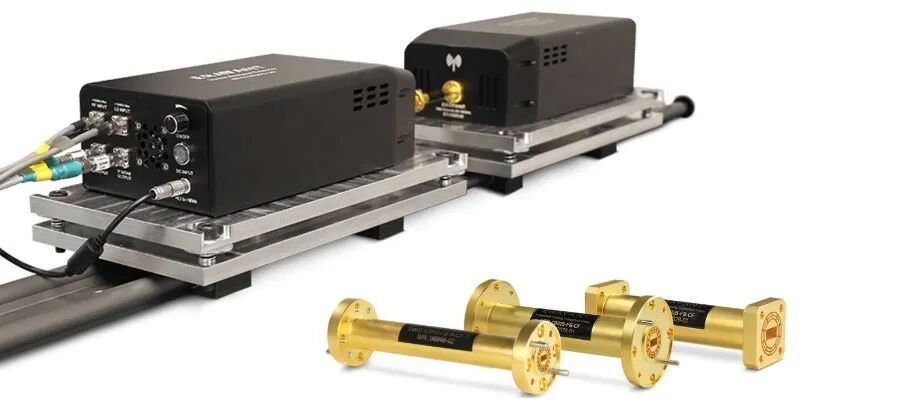

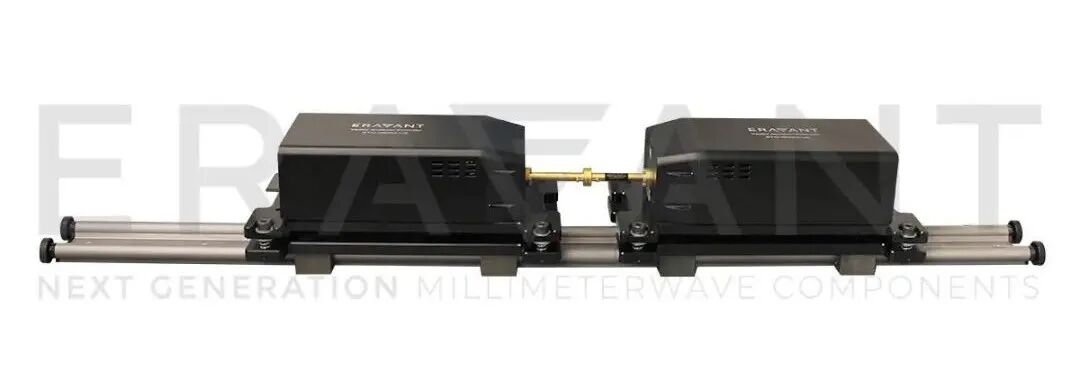

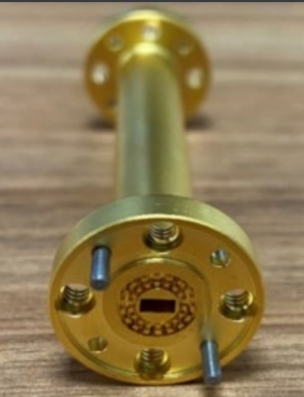

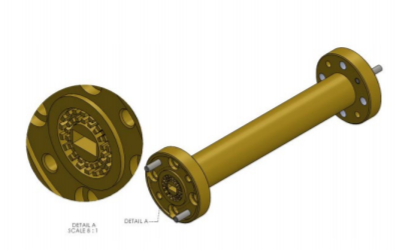

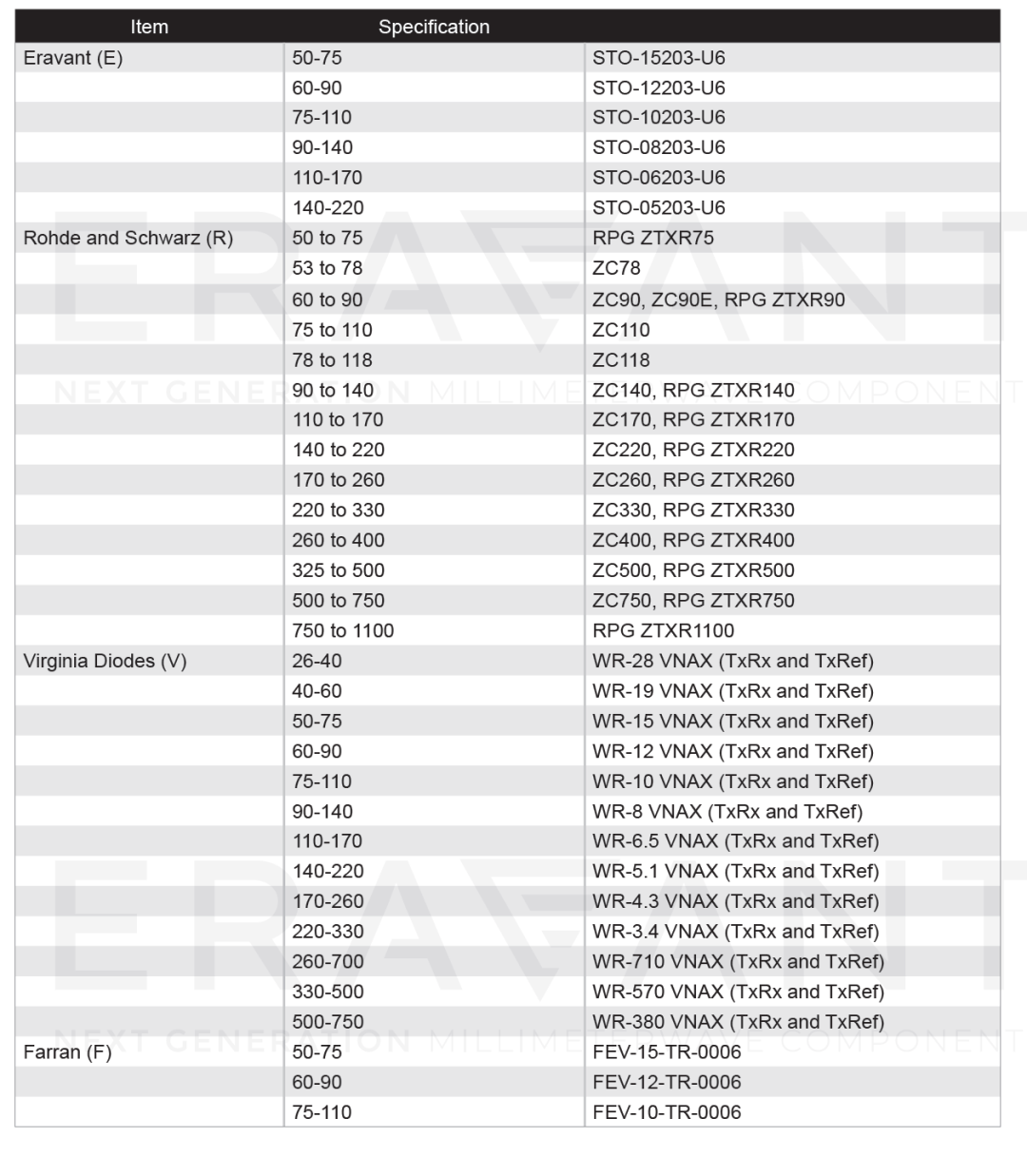

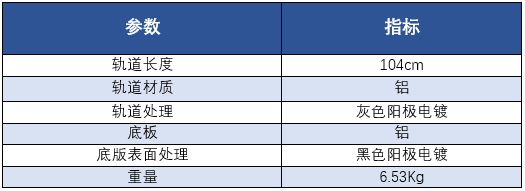

一、无接触法兰直波导 经常做毫米波波导产品测试的工程师经常受到这些问题的困扰： 使用波导螺钉固定测试设备和DUT连接会在DUT表面留下划痕和痕迹。甚至磨掉DUT的镀金表面。 使用波导螺钉做测试集和DUT连接会降低波导性能，缩短设备寿命。 通过使用波导螺钉，测试装置和被测设备之间不正确的连接，可能导致测试结果不一致或错误的数据。 测试设备和DUT之间空间比较小，螺钉固定很麻烦 法兰细节照片 1.1 Proxi-Flange™机械设计： 采用Anti-Cocking法兰。 可加工性是主要考虑因素。来回的电气和机械迭代执行，以实现最高的电气性能，同时允许低成本的加工过程。 选用铍铜材料以保证耐久性。 为提供适当的机械支撑，保留了定位销。 Proxi-FlangeTM采用镀金的，具有最高的电气性能 采用这种最新技术Eravant开发出一系列Proxi-Flange™ 无接触法兰直波导，频率覆盖18-325GHz。 1.2 采用Proxi-Flange™ 无接触法兰直波导带来的福利： ● Proxi-Flange™将提供更优质的DUT产品 ● Proxi-Flange™将保持测试设备的准确性，延长设备的使用寿命。 ● Proxi-Flange™将避免波导连接错误，提供更可靠的DUT测试数据。 ● Proxi-Flange™可以进行密闭空间测试。 ●Proxi-Flange™将使非标准法兰DUT测试成为可能。 ● Proxi-Flange™和Wave-Glide™将释放精密机械对准应力，提高生产效率，并保证DUT测试结果一致。 1.3 测试条件：使用带螺钉普通法兰和不带螺钉的非接触法兰测试固定衰减器 。 结果表明：机械接触/固定和非机械接触/固定无差异。 测试条件：分别测试非接触式法兰波导加螺钉和不加螺钉的S参数。 实验结果：可以发现带螺钉的非接触式法兰其抑制带性能较差，可能是由于法兰上的螺杆扭矩不均匀导致了法兰的翘起。 二、扩频模块滑轨 STQ-TL-RW-S10-M1是一款新型的VNA扩频模块手动线性导轨，是Eravant最新专利Wave-GlideTm产品家族第一个成员，它是一种新型毫米波精确测试装置，配合Proxi-Flange™无接触法兰直波导的使用，对于需要DUT和测试设备之间频繁连接和断开连接的情况下，可以实现更快的毫米波和太赫兹测量，同时保持准确性和可靠性。 STQ-TL-RW-S10-M1是有一套直线导轨和安装板组成。可以兼容市面上主流的VNA扩频模块。也可以通过定制安装板适应更多的VNA扩频模块。 2.1 可以通过下面视频了解Wave-Glide™的魅力： 2.2 轨道基本信息： 2.3 导轨尺寸图： 2.4 兼容VNA型号清单： 2.5 Wave-Glide™更多家庭成员敬请期待！ Eravant（Sage Millimeter）是全球知名的毫米波元器件和测试设备生产商。最高频率解决方案可覆盖500GHz，提供丰富产品可选性。 苏州瑞贝斯是Eravant 中国区总代理，负责Eravant在中国区的推广和销售，拥有专业技术支持团队。欢迎随时咨询。sales@rebes.net 0512-62657975 2.6 更多信息， 请联系我们: 苏州瑞贝斯电子科技有限公司 电话：0512-62657975 邮箱: sales@rebes.net 瑞贝斯微信公众号 添加销售微信
