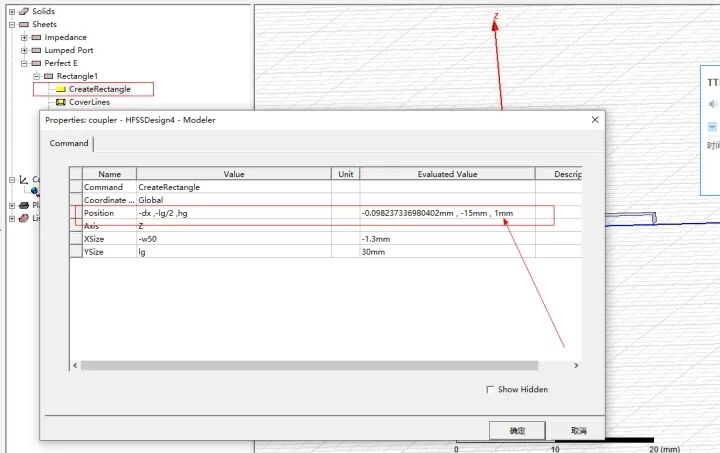

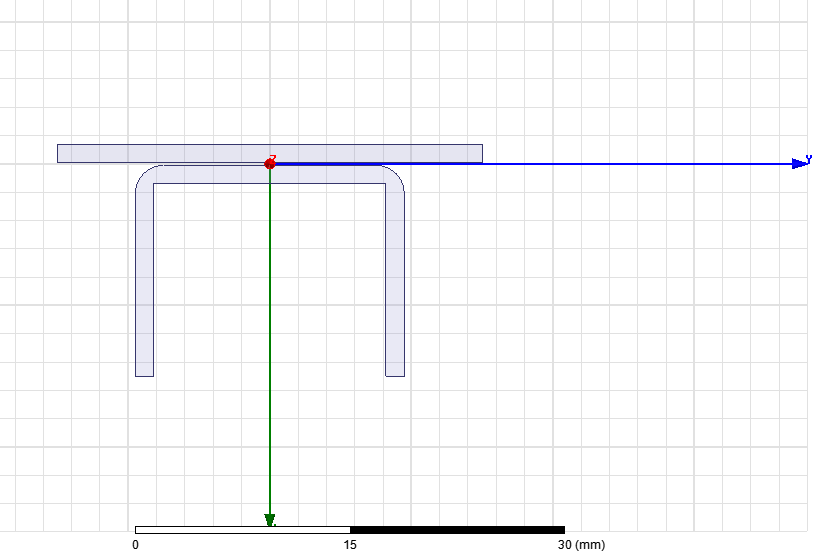

2、首先需要知道耦合器的Z的大小是多少，双击耦合器的模型如图所示可以看到Z为1mm。因此接下来把相对坐标改到（0mm，0mm，1mm）就可以。

耦合器的坐标信息

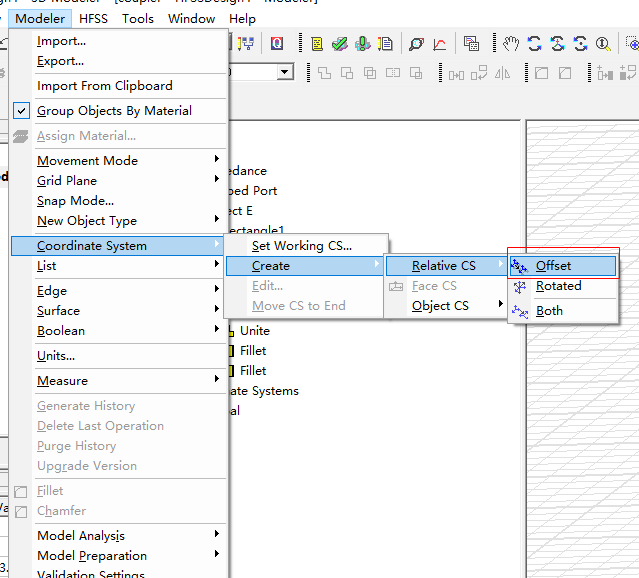

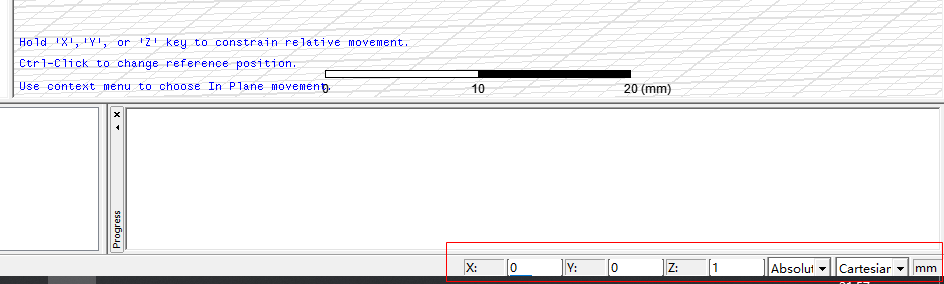

3、改动HFSS的相对坐标。如图所示，点击工具栏的Modeler-Coordinate System-Create-Relative CS-Offset,然后在右下角的坐标栏里输入相对坐标值0,0,1，点击enter确定，就可以看到坐标已经由原来的（0，0,0）改到（0,0,1）了。

输入相对坐标值

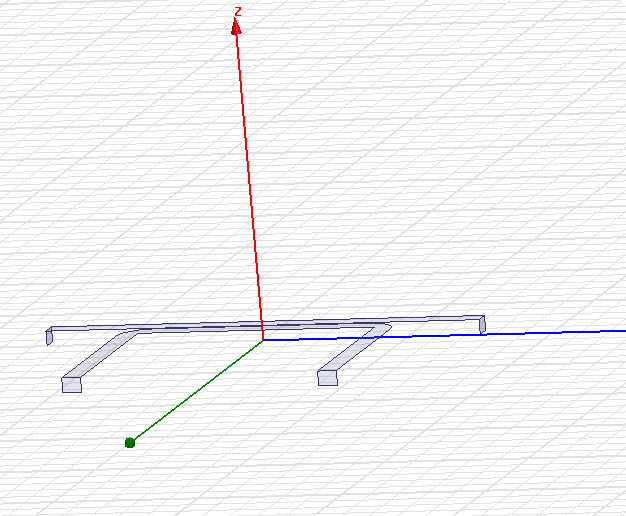

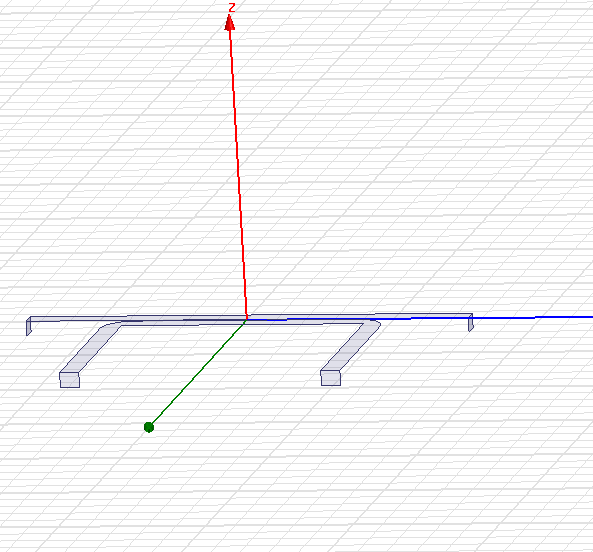

坐标移动到耦合器表面

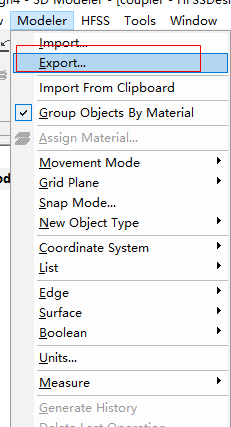

4、接下来就可以到处DXF文件了。点击工具栏的Modeler-Export。

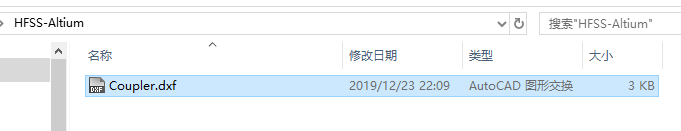

导出DXF文件

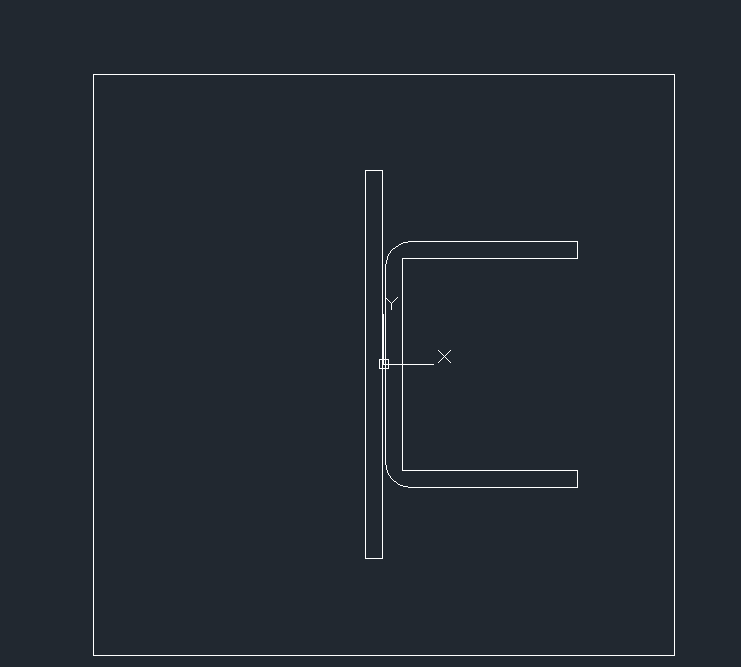

CAD打开Coupler.dxf文件

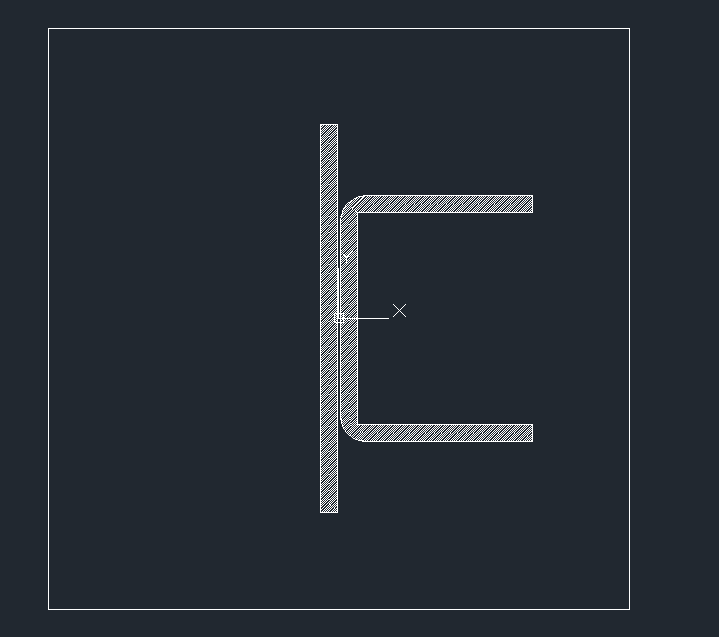

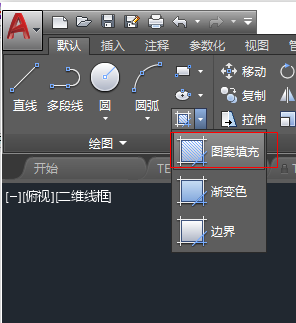

2、对耦合器进行填充，点击CAD默认工具栏的填充-图案填充功能。然后点击耦合器线条内部就可以完成填充。最后再把填充部分改为实体

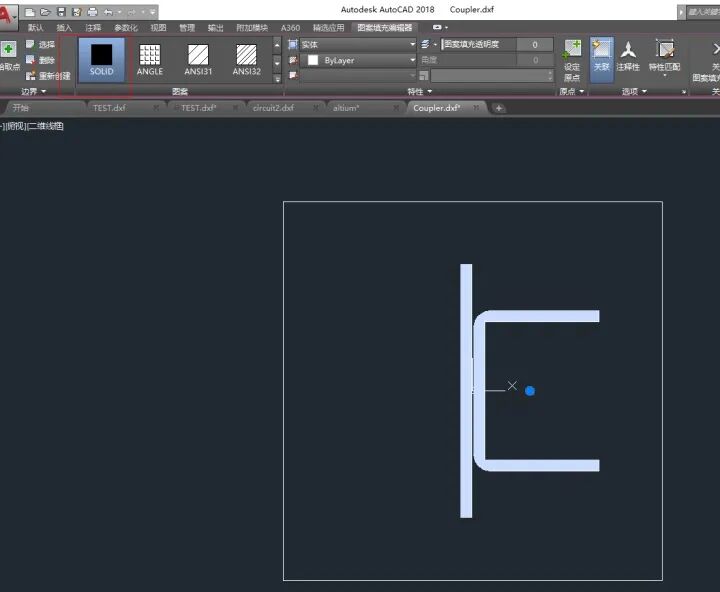

填充内容改为实体

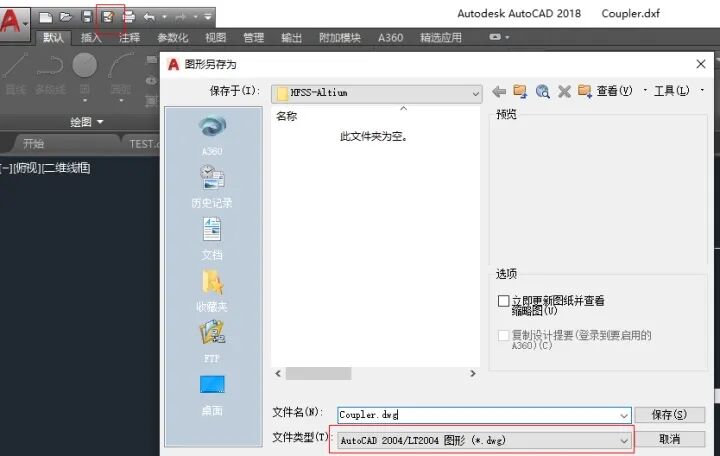

3、导出DWG文件，点击另存为，然后把文件类型改为AutoCAD 2004 dwg文件，点击保存。

导出Altium可以识别的DWG文件

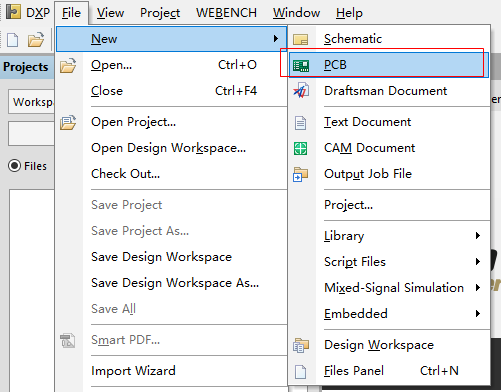

新建PCB

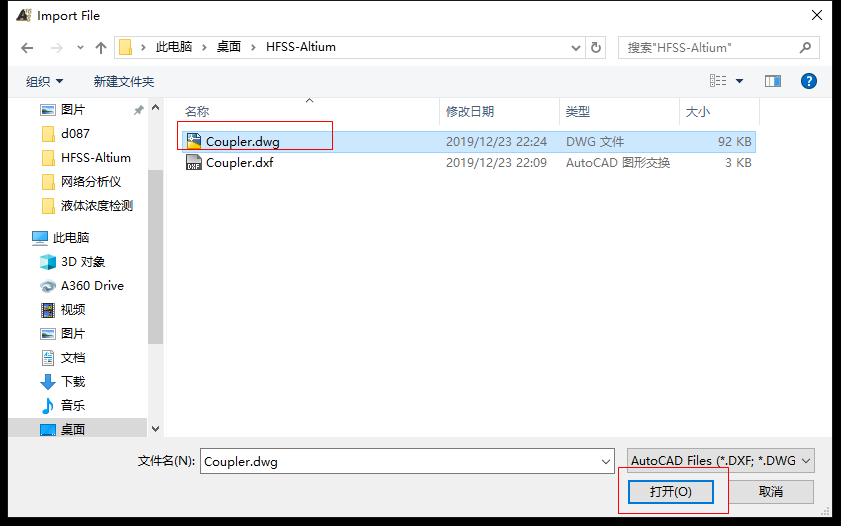

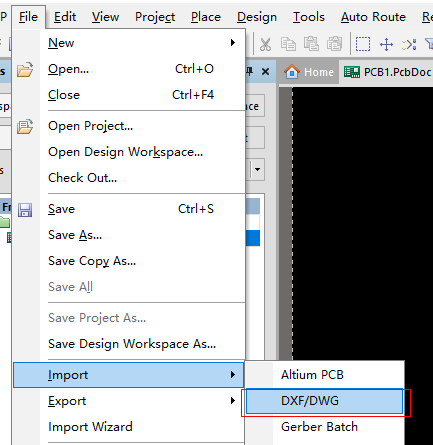

2、导入DWG文件，点击工具栏的File-Import-DXF/DWG.然后选择刚生成的DWG文件点击打开。

导入DWG文件

打开耦合器的DWG文件

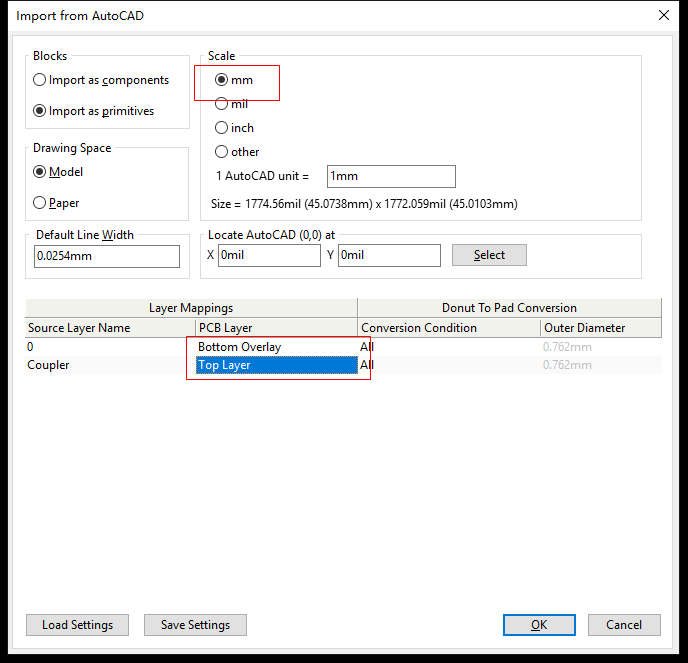

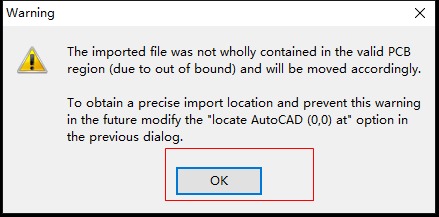

3、设置单位和层，这个要根据HFSS中的设置来设定这里的单位，我的hfss里面单位是mm因此这里设置单位为mm，层我需要把耦合器放在顶层，因此我改为Toplayer。其中层可以生成后再修改也可以，但是单位一定要设置正确，不然会出问题。然后一直OK下去就可以。

单位设置

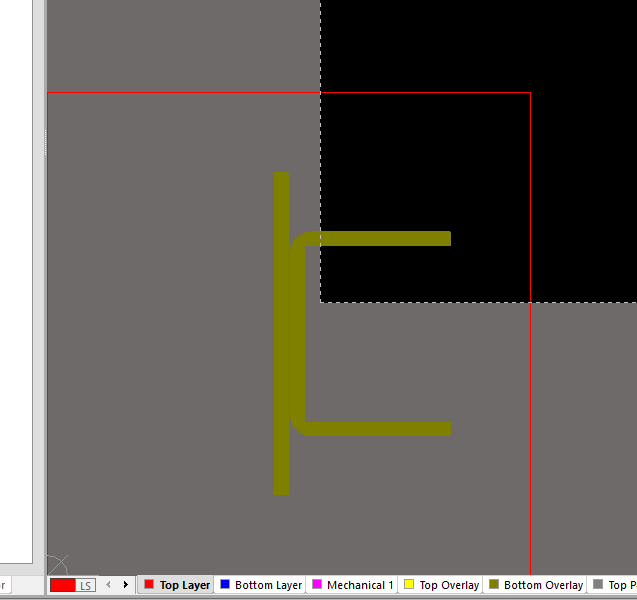

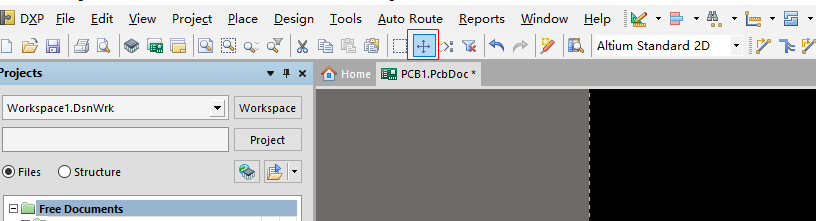

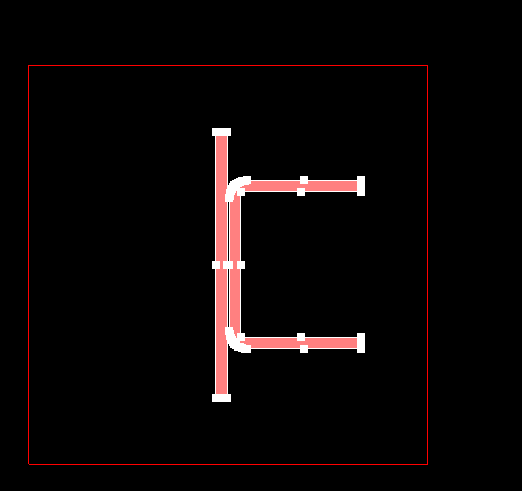

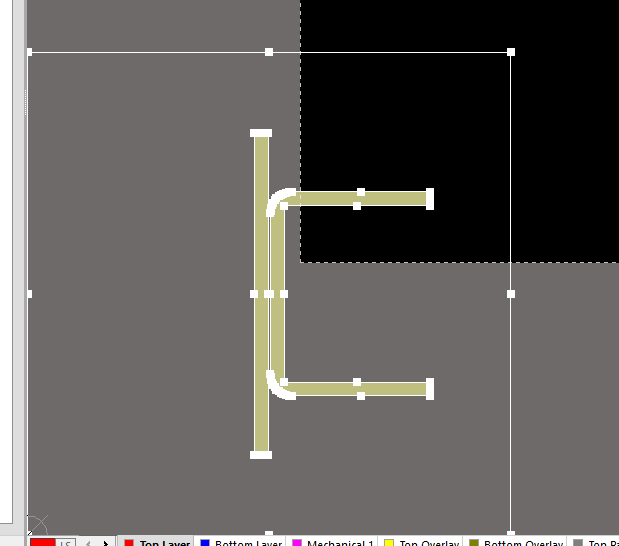

4.对生成的PCB进行具体修改。生成的PCB文件如图所示，可以看到文件设置的层不对，还有文件在右下角很难操作。这里先对耦合器进行移动，点击工具栏的选择框，选择这个文件，在点击移动按钮，对器件进行整体移动

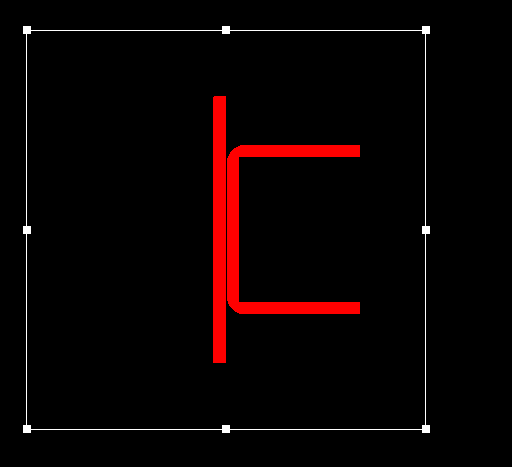

移动后文件

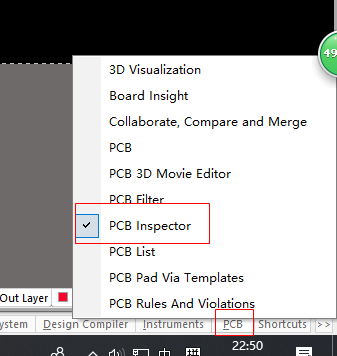

5、修改器件的层，选中耦合器，然后点击页面右下角的PCB-PCB Inspector

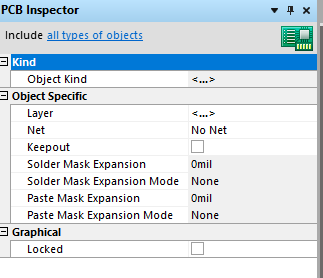

PCB-PCB Inspector信息

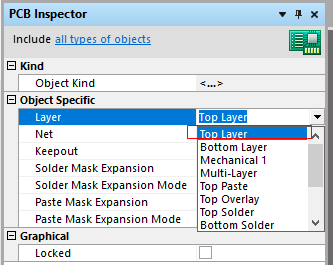

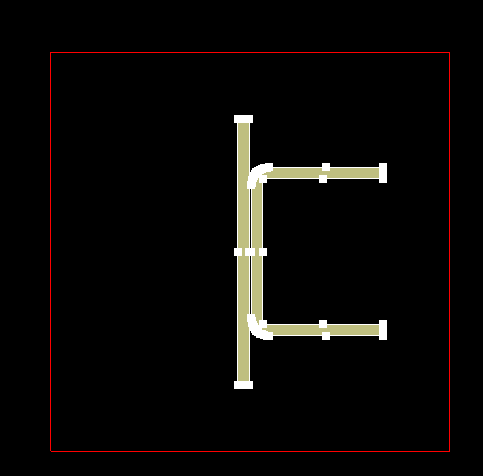

耦合器改到TOPlayer层

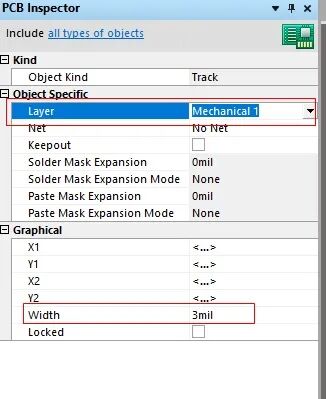

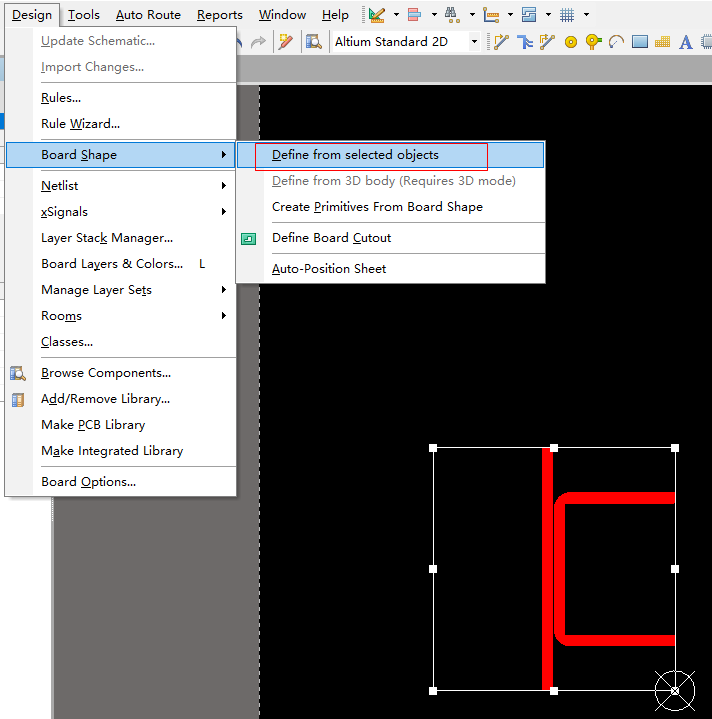

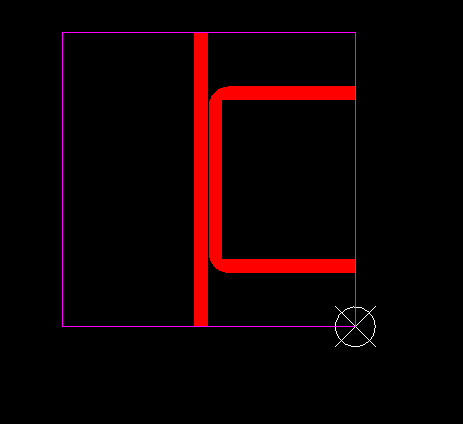

6、修改外边框，选中耦合器外边框的一根线，然后按键盘的tab选中整个外框，修改层到Mechanical1层，线宽位置为3mil，然后移动线框，到合适位置，（因为器件外边要焊接SMA因此耦合器端口必须要到板子边缘，用的侧插SMA）

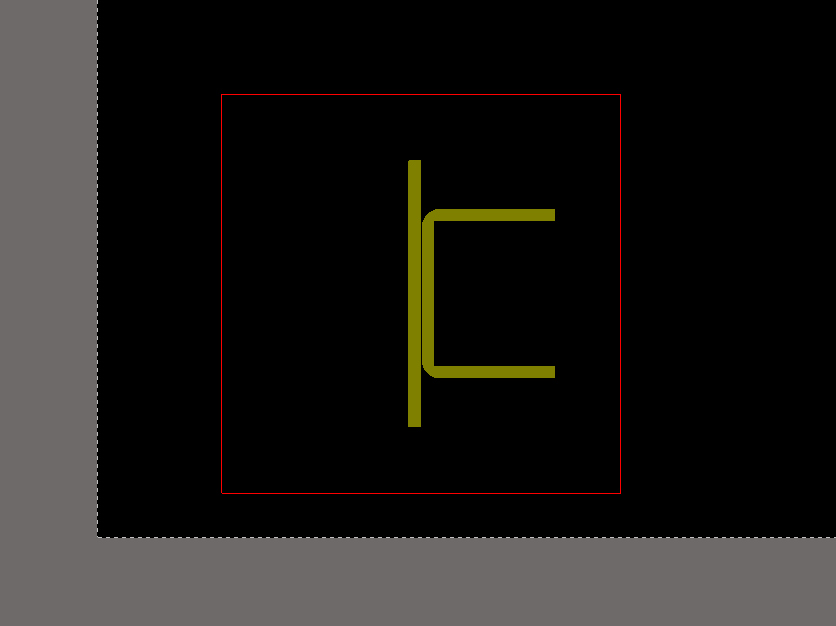

定义外边界后效果

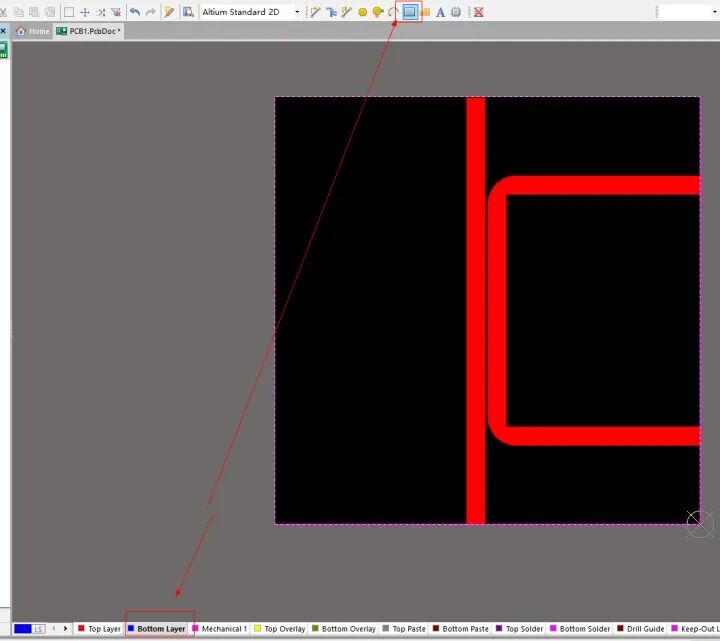

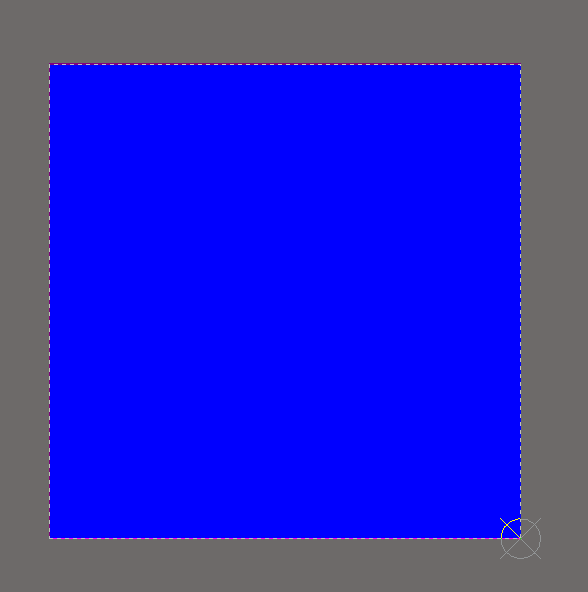

7、底面铺铜作为地。先选到Bottom层，然后点击Palce Fill进行铺铜。

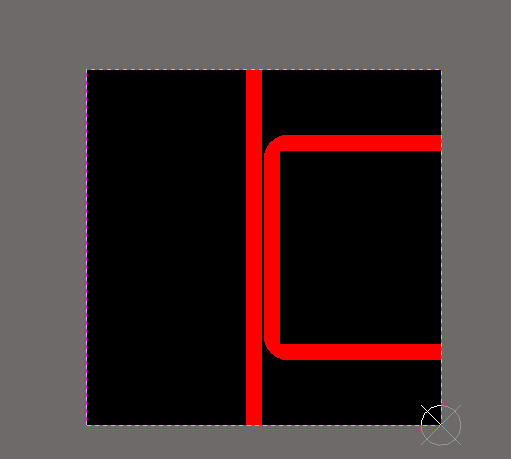

底面铺铜后效果

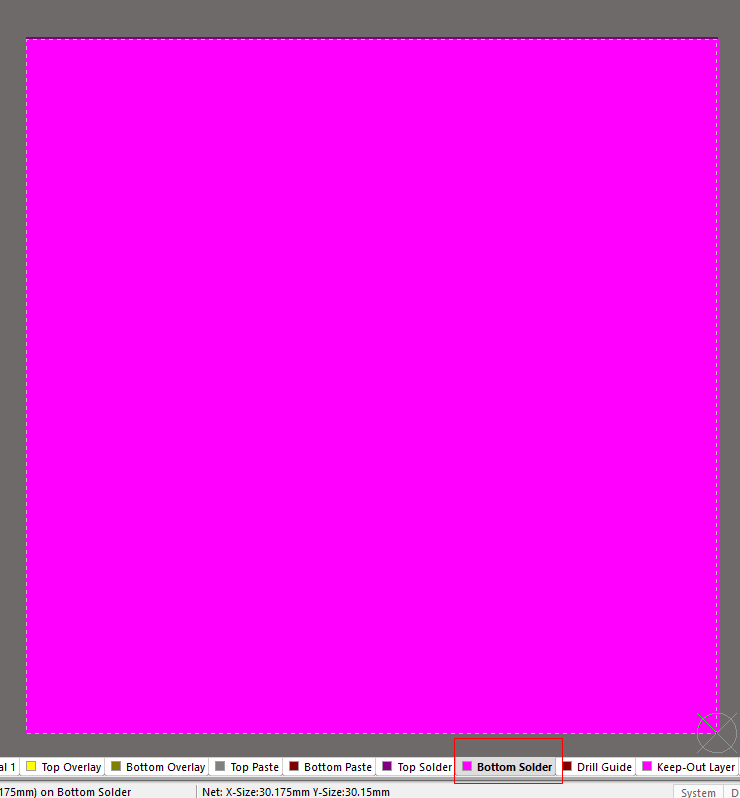

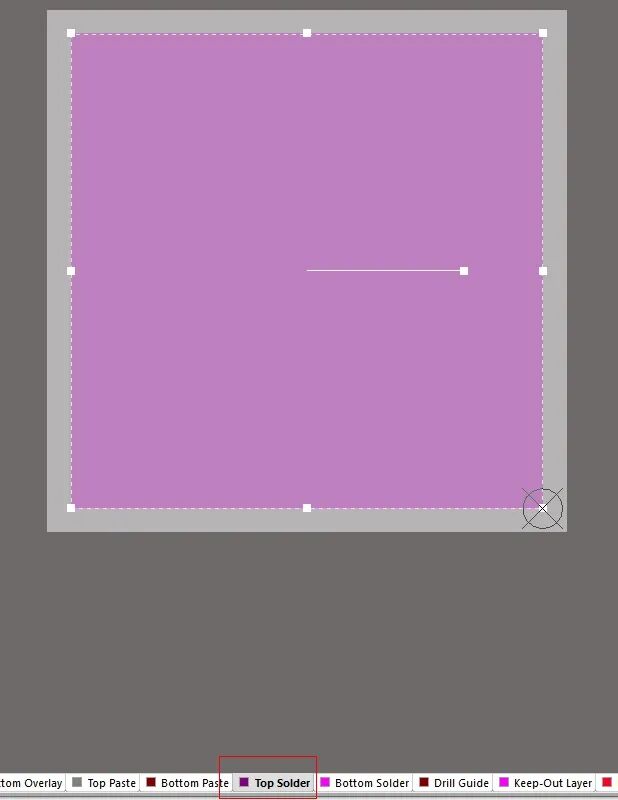

8、顶层底层开窗，由于绿油会影响射频电路的传播（主要是因为介电常数较大，电磁波传输时有较大损耗）大多数射频电路都会做开窗处理。跟上一步一样，在Top Solder 和Bottom Solder上进行Place Fill处理（铺上的地方就会开窗没绿油覆盖，默认都有绿油这是正负片的概念）。

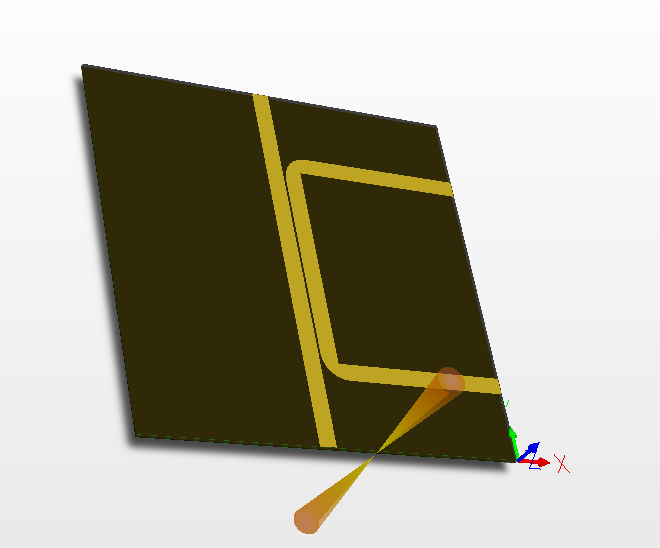

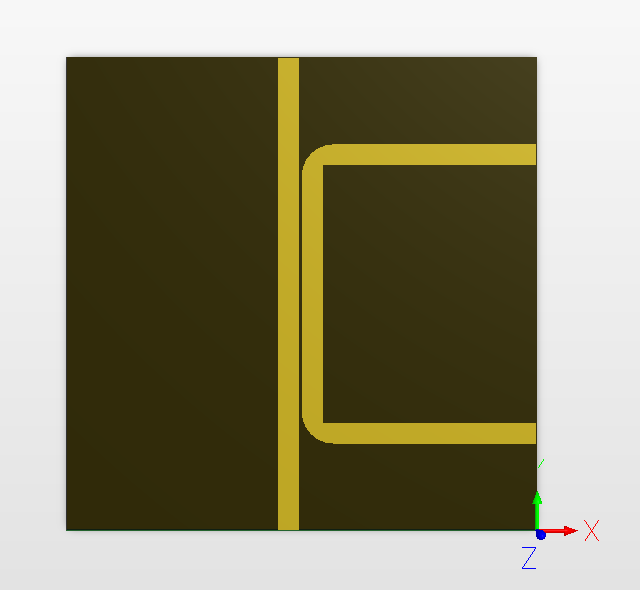

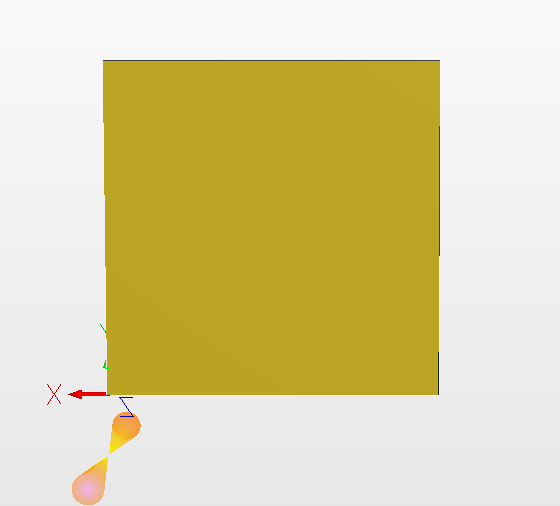

3D底层视图

3D底层视图
