用MATLAB绘制ADS S11参数曲线

- 编辑：小编 - 2021 / 12 / 17

写论文的时候，通常得画图，ADSDE图不能直接截屏，得自己通过MATLAB或者其他软件来画，接下来分享如何使用MATLAB绘制ADS的S11曲线。

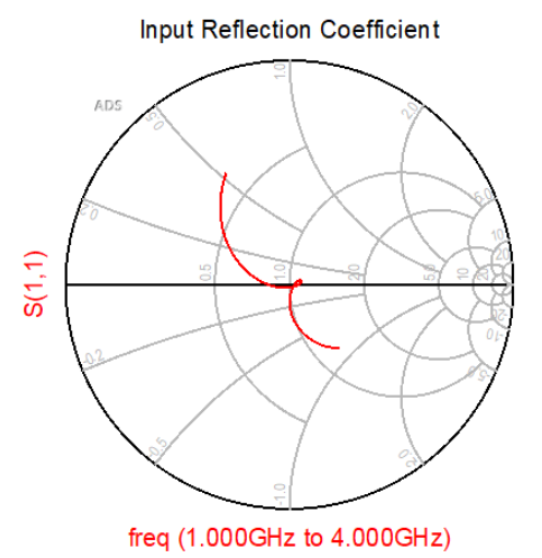

首先把数据从ADS中导出，比如下图的S11

用MATLAB绘制ADS S11参数曲线(图1)

ADS默认导出格式为txt。

用MATLAB绘制ADS S11参数曲线(图2)

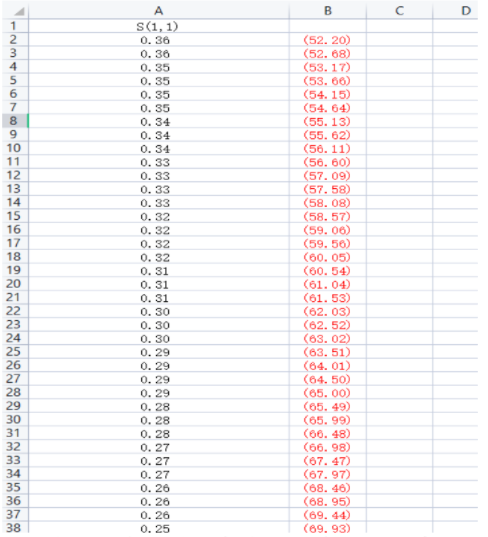

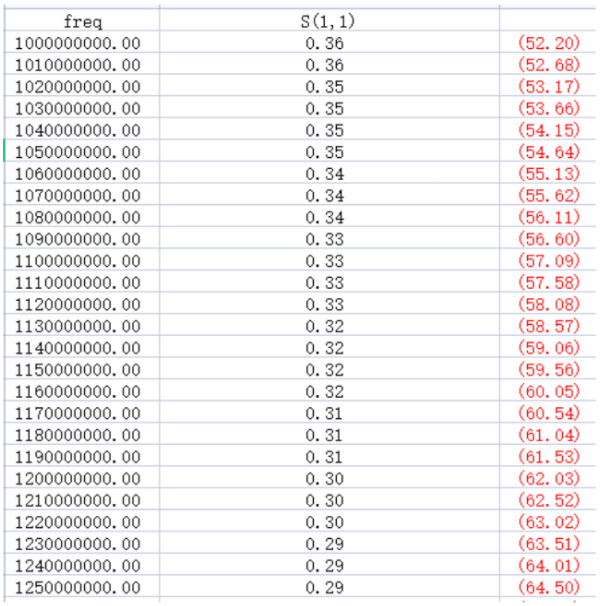

freq是频率，单位是GHz,S11参数的导出来的是模和角度的形式，我们得先处理一下S11，把数据粘贴到WPS excel表格中

用MATLAB绘制ADS S11参数曲线(图3)

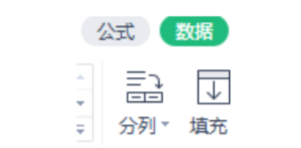

选中B列，点击工具栏中的数据，选择分列

用MATLAB绘制ADS S11参数曲线(图4)

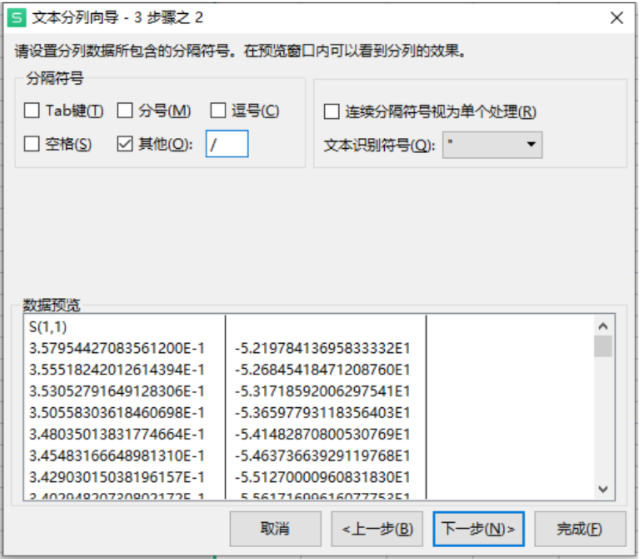

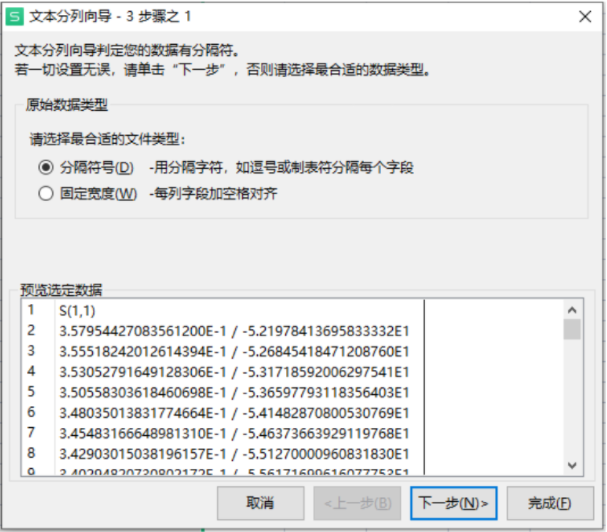

选择分隔符号，点击下一步

用MATLAB绘制ADS S11参数曲线(图5)

用MATLAB绘制ADS S11参数曲线(图6)

这样就成功把数据分成两列

用MATLAB绘制ADS S11参数曲线(图7)

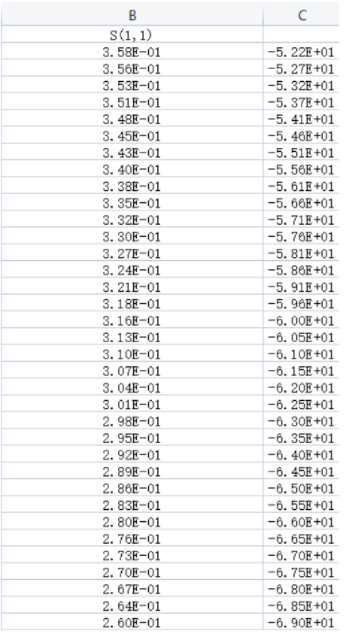

然后把所有数据类型改为数值

用MATLAB绘制ADS S11参数曲线(图8)

第一列频率点我们是用不到的，所以删除第一列。

用MATLAB绘制ADS S11参数曲线(图9)

此时，第一列是模值，第二列是角度。保存数据到桌面，文件命名为S11，格式为xls。

用MATLAB绘制ADS S11参数曲线(图10)

我们把数据导入MATLAB中

用MATLAB绘制ADS S11参数曲线(图11)

然后我们要把数据格式从模值/角度变为实虚部

用MATLAB绘制ADS S11参数曲线(图12)

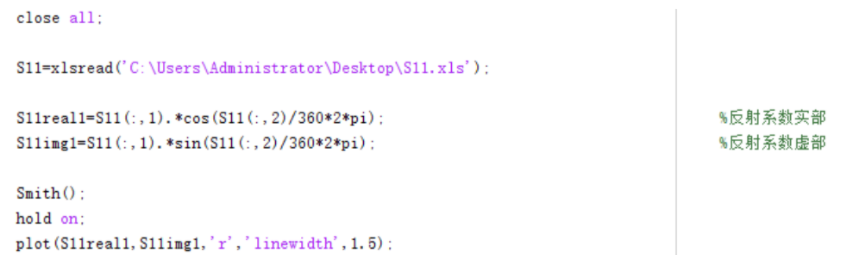

再调用史密斯圆图，在史密斯圆图上画出S11参数曲线

用MATLAB绘制ADS S11参数曲线(图13)

结果如下

用MATLAB绘制ADS S11参数曲线(图14)

用MATLAB绘制ADS S11参数曲线(图15)
