SMA、3.5mm、2.92mm直接连接，性能到底有无影响

- 编辑：小编 - 2021 / 12 / 10

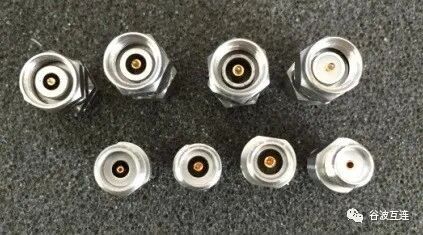

射频微波行业内从业者都知道，SMA，3.5mm，2.92mm连接器可以机械兼容，互相连接；2.4mm和1.85mm也可以互相连接，不会机械损坏。那么很多人也许还是会有疑问，那它们相互连接的时候，究竟会不会受到“不同类”的影响呢？

SMA、3.5mm、2.92mm直接连接，性能到底有无影响(图2)

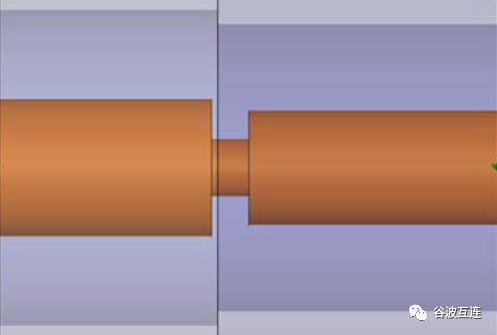

同样的公头外径，使得可机械兼容的组内连接器可以互插。但细微的pin&contact差异（比如尖端尺寸差异）还是使得接触界面产生不连续性，影响电完整性(Electrical Integrity)。

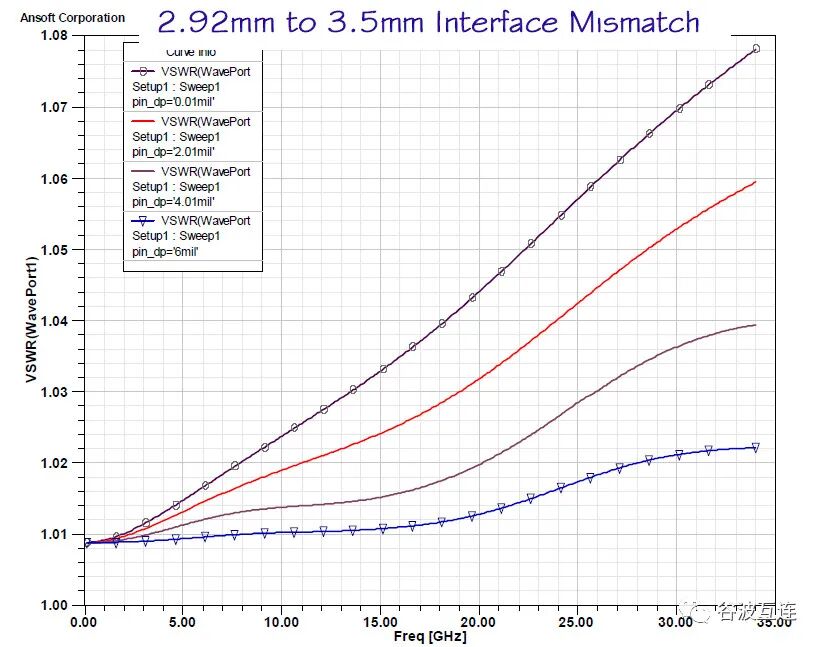

假设我们归一化不同类连接器在连接时候的pin针深度，可以测出3.5mm和2.92mm连接器在不同连接状态的VSWR变化。这里用pin的连接深度来补偿两者的外径差异，可以看出pin深度从0mil到6mil，间隔2mil的VSWR测试图：

来源：谷波互联

SMA、3.5mm、2.92mm直接连接，性能到底有无影响(图4)
