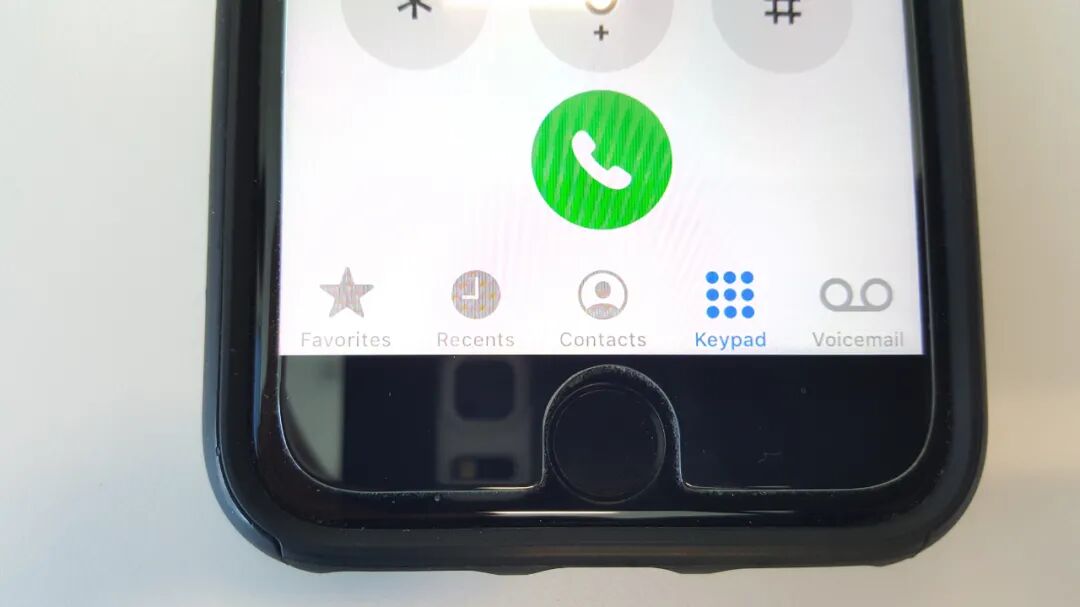

压力感测可理解为输入或控制功能，需要一定的外力即压力（无论强弱）来触发功能。这种方式可以用来避免误报，扩大输入可能性，例如与菜单选择相结合。压力感测广泛用于需要触摸唤醒，执行其他功能的前几代智能手机。智能手机制造商使用压力敏感静态区。主页按钮取代机械按钮的动作，提供触觉反馈，使用户产生按下按钮的感觉。甚至更早几代的智能手机就已经出现触摸变形的主页按钮。
今年国际消费电子展 (CES) 上，许多概念车配置了几乎取代整个仪表盘的触摸屏。仪表、天气和信息娱乐控件全部被一块大型电容式触摸屏所代替。设计师认识到，当前许多中控台触摸屏面积太小。驾驶员需要滚动多层屏幕，才能执行只需按一下按钮即可完成的操作。此外，由于驾驶员视线需要长时间离开道路，小屏幕还存在安全隐患，因此加大了屏幕尺寸。电容式触摸屏容易误触发，即用户手指接近屏幕或不小心刷屏触发操作。如果整个仪表盘是电容式触摸屏，很容易误触发唤醒屏幕，并有可能改变设置。设计师需要建立某种屏幕区，功能类似手机主页或“on”按钮。但这些屏幕区的位置因车型而异，无法像智能手机那样划定。

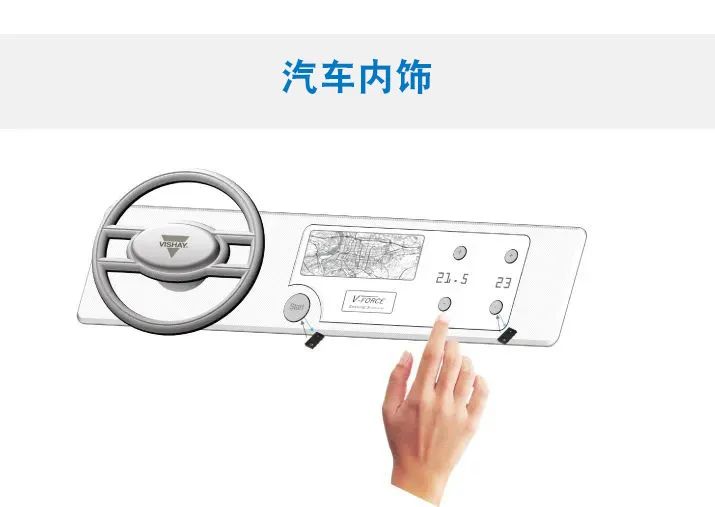

▲新款汽车上配备的大型电容式触摸屏容易误触，
可通过使用力感应式主页按钮防止误触
汽车设计师可建立需要一定压力才能打开部分屏幕的区域。如果没有定义的压力，则不会触发任何功能。因此，只是接触设备不会造成功能误触发。这在夜间尤为重要，误触摸会相对加大屏幕亮度，分散注意力。只有定义压力或外力造成控制面板最小程度变形，才会执行所需的控制操作。施加多大压力或控制面板产生多大程度变形，取决于输入设备或控制面板使用的材料，以及系统定义的触发点。
几种方法可用来构建压力或压力感测解决方案。尽管可以使用压力传感器，但这种方法成本高，需要占用大量 PCB 空间，且可靠性不足以防止故障乃至误操作。也可以采用分立式红外发射器，以及光电晶体管或光电二极管光学解决方案，但由于这些器件公差太大，分辨率低，无法达到应有的效果。这种情况下，我们可以采用基于数字接近传感器的光学解决方案。

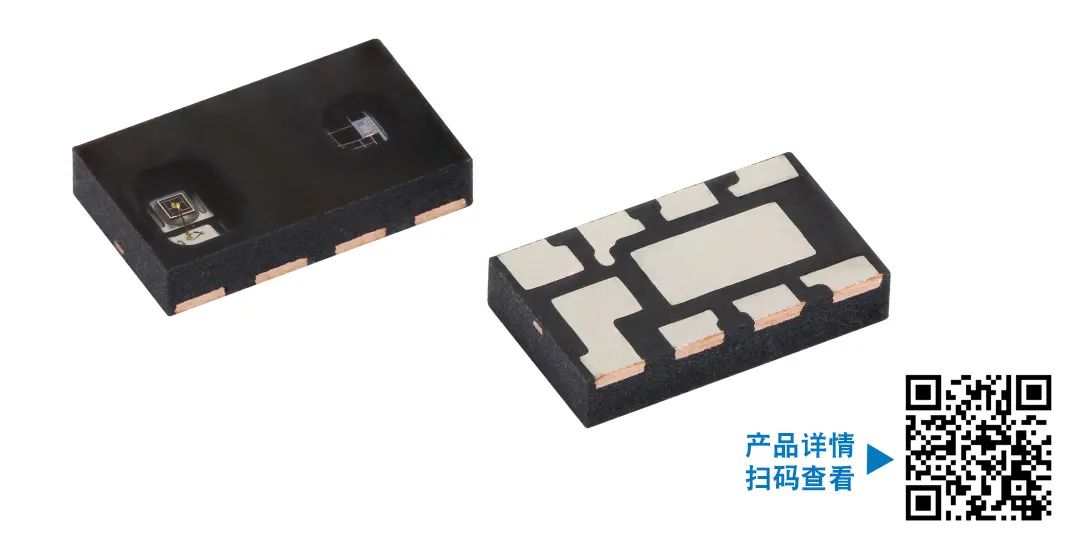

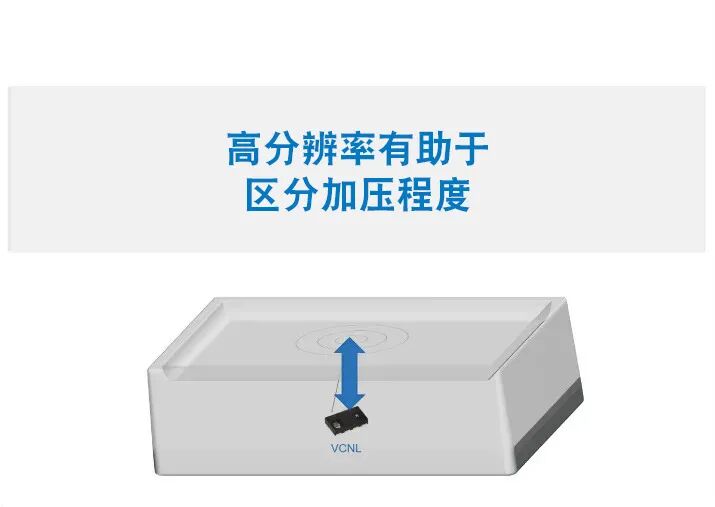

▲VCNL3030X01 接近传感器可用于感应屏幕中的微小变形
Vishay 数字接近传感器提供经济高效的压力感测解决方案。接近传感器将红外发射器、光电二极管和信号处理IC集成在单体封装中，例如经过 AEC-Q101 认证的 VCNL3030X01。在压力感测应用中，红外光发射到电容式触摸屏背面，反射到传感器，传感器接收并处理信号。输出为数字计数，16位分辨率传感器计数为 0 到 65536。表面反射光量随屏幕接近传感器增加，相应增加输出计数。驾驶员或乘客按屏幕上的“主页按钮”区，屏幕会产生 50μm 至 100μm 变形。如果这些区域的屏幕内面采用高反射率材料，并且直对接近传感器，可以建立压力感测区。

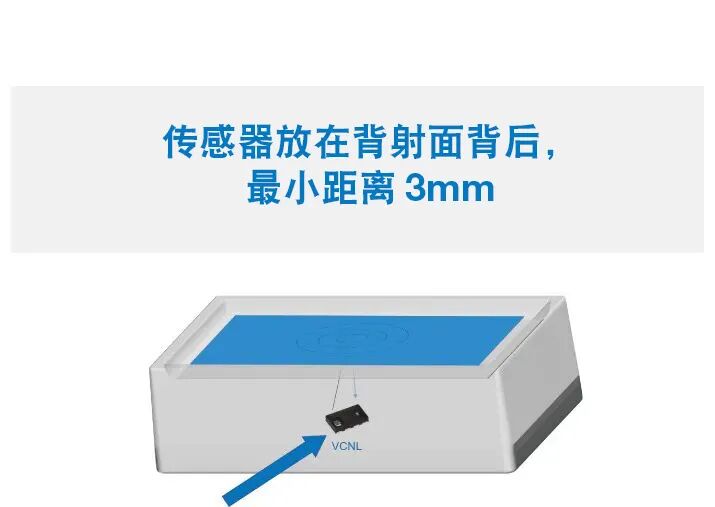

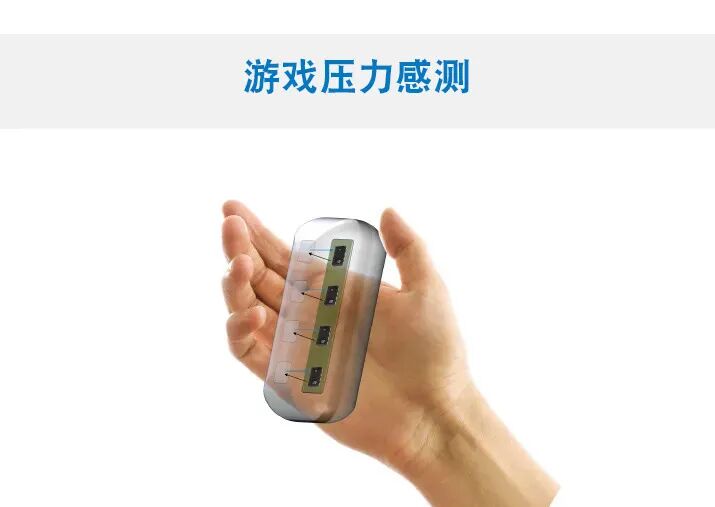

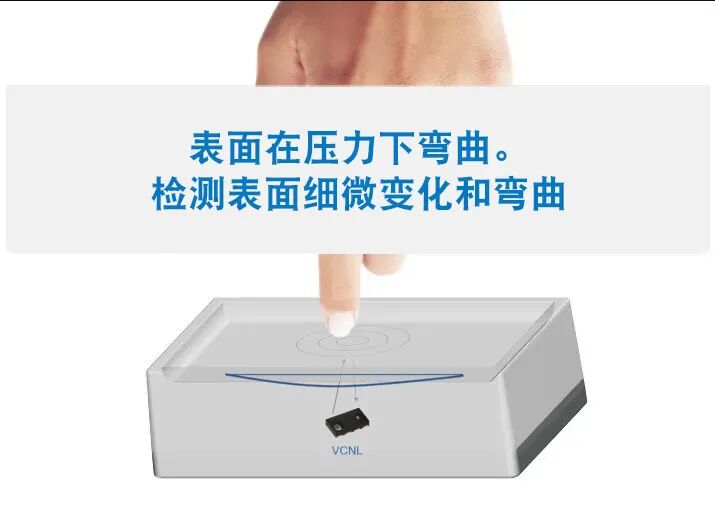

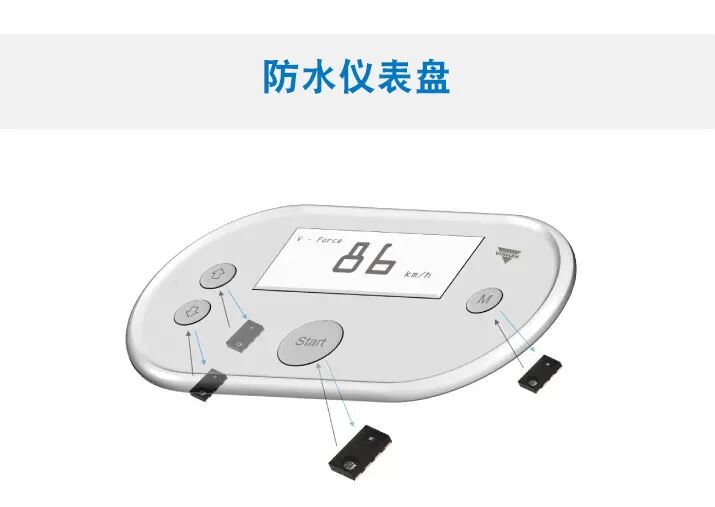

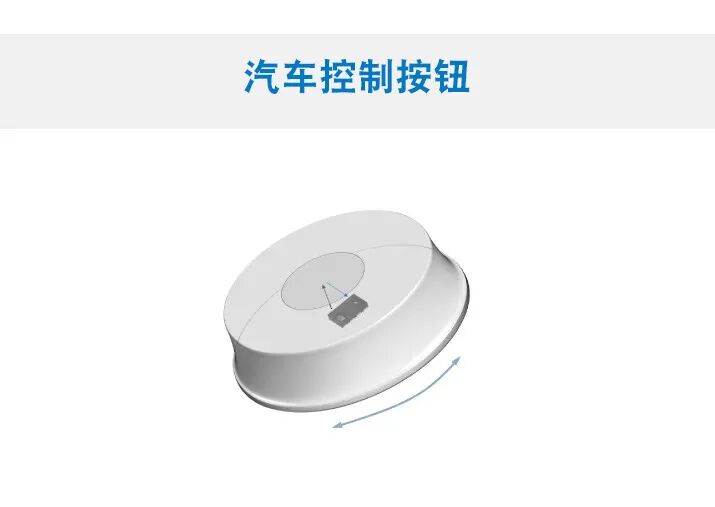

左右滑动查看 Vishay 数字接近传感器使用运行方式
I2C 接口，具有多种编程功能，使其成为这种应用的理想选择。发射器电流可编程。初始设计工作可根据屏幕位置设定最佳发射器电流。如果生产过程中需要校准，可以 2.5mA 步进量程，在 5mA 至 20mA 范围内轻松调整发射器电流。在接近应用中，发射器产生脉冲，Vishay 传感器提供四种不同占空比，可在 1:40 至 1:160 开/关周期中进行编程。传感器分辨率为 16 位，这是测量电容式触摸屏微小变形所必需的。传感器具有阳光抵消功能，可在大多数环境照明环境下工作。最后，传感器允许编程阈值，当超出阈值时触发中断信号。因此，无需微控制器不断轮询传感器。

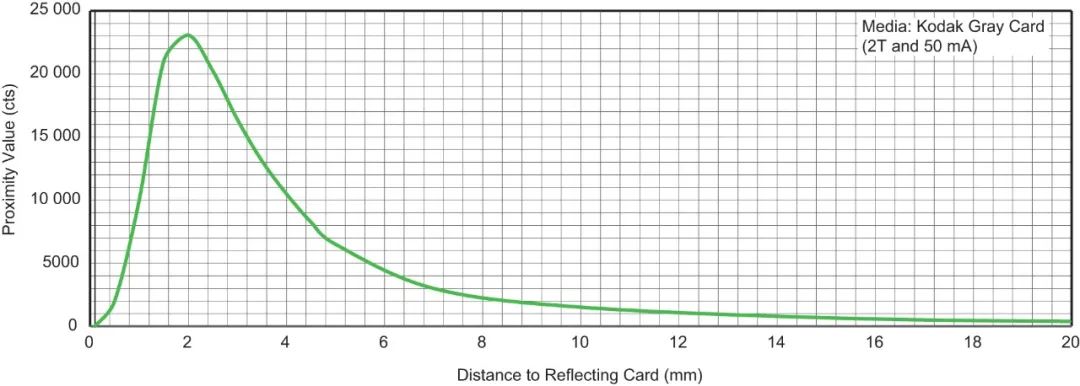

接近传感器典型距离曲线如下图所示。y 轴是数字传感器输出计数。本例中，反射板为柯达灰卡，其反射率仅为 18%。发射器正向电流设为 50mA。所示峰值为 1mm 至 4mm。峰值右侧计数值明显下降(大于二次方)。为实现可能的最高分辨率并获得可靠结果，检测范围应选择接近峰值处，留一定机械累积公差。
本例中，传感器与高反射检测输入面之间的距离约为 2mm。
▲VCNL3030X01 的输出计数与达到 18% 反射柯达灰卡的距离，其中峰值分辨率大约在 2mm处出现
传感器与高反射物体之间的距离约为 2mm 至 3mm 时，VCNL3030X01 可实现 50µm分辨率。这样，每 50µm 步进量程至少可以提供 200 到 400 个数字计数作为输出值。这对于可靠检测来说已经绰绰有余了，并且可以适应环境影响，如温度波动、材料变化和老化。
Vishay 光电子业务部营销总监。Vishay 是汽车、消费电子和工业制造商红外发射器、光电探测器和光学传感器主要供应商。Vishay 还提供各种可供选择的无源和有源器件。
